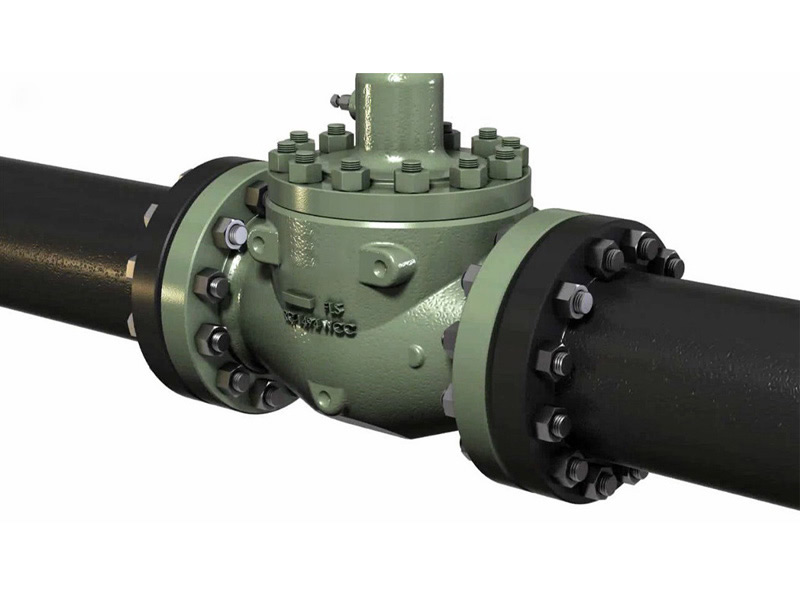

中文版轨道球阀
轨道球阀以其独特的设计，特别如开启过程无摩擦特性和关闭零泄漏。性能特别适合各种特殊要求极其苛刻的工作条件,全金属结构设计、防火设计、能够适应低温范围在-196°C(-320°F),和高温可以达到600°C(1112°F)或操作温度,也能适应杂质介质(包括砂、短纤维)条件的要求。特别值得指出的是，我们在设计上是完全按照美国腐蚀协会NACE标准要求的，选材符合在硫化环境下抗硫化应力开裂的要求。
- 设计标准
- Based on API 6D, API 600, ASME B16.34, ISO 14313, ISO 10423, ISO 17292
- 温度范围
- -320 to 1112°F (-196 to 600°C)
- 尺寸范围
- NPS 2-24 (DN 2-600)
- 压力等级
- ASME 150 - ASME 2500
- 连接方式
- RF, RTJ as per B16.5 &B16.47 BW, Butt Welded as per B16.25
阀门设计
基于API 6D，API 600，ASME B16.34，ISO 14313，ISO 10423，ISO 17292
温度范围
-320至1112°F（-196至600°C）
尺寸
NPS 2-24（DN 2-600）
压力等级
ASME 150-ASME 2500
结构长度
按照API 6D标准
连接方式
RF，RTJ符合B16.5和B16.47
BW，按B16.25焊接对接
材料：
碳钢，不锈钢，双相不锈钢，超级双相不锈钢，镍基合金

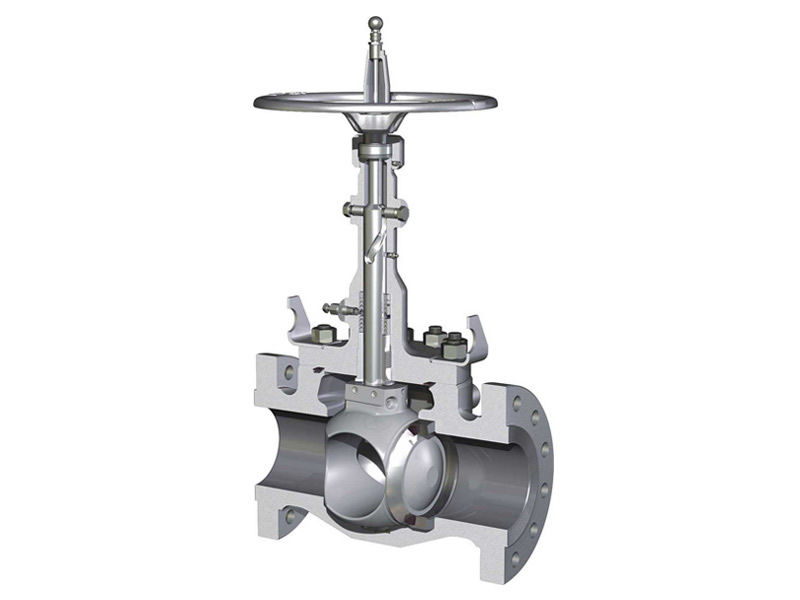

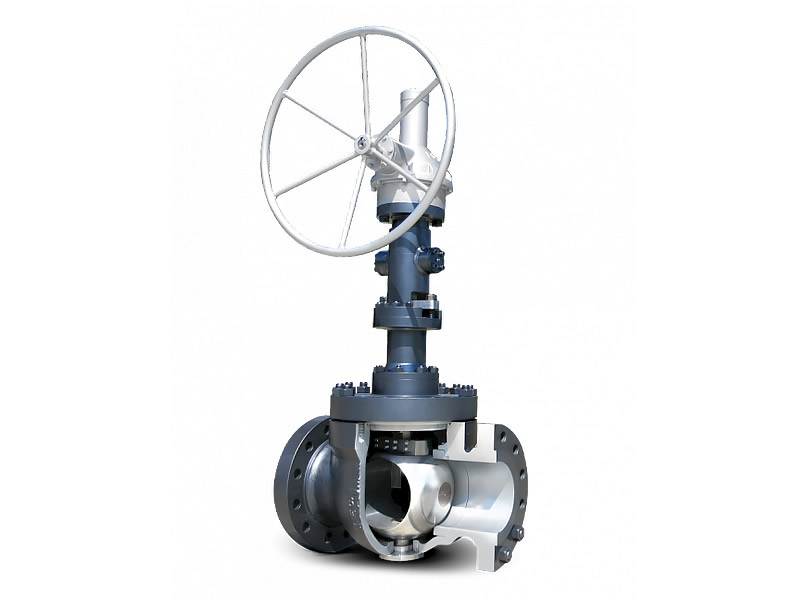

阀体设计
锻造或者铸造单片式
阀座设计
单阀座设计
阀门内的单一固定阀座双向密封，避免了密封之间的滞留压力问题。
阀杆密封
密封面之间无摩擦
以其独特的结构使阀杆与阀座在阀门启闭过程中无摩擦，可延长阀门寿命，密封更可靠。
操作方式
带有位置指示器和锁紧装置的手轮、齿轮箱或执行机构
测试和认证
符合API 6D＆ ISO 5208和API 598检查和测试
符合API 607的防火标准和防火测试
符合IEC61508的SIL 3认证
符合ISO15848的逸散排放
PED 2014/68 / UE
