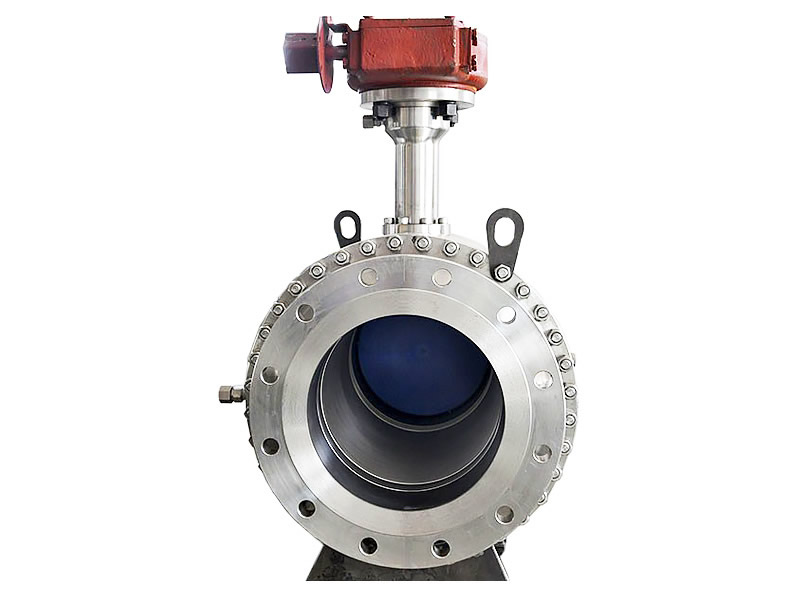

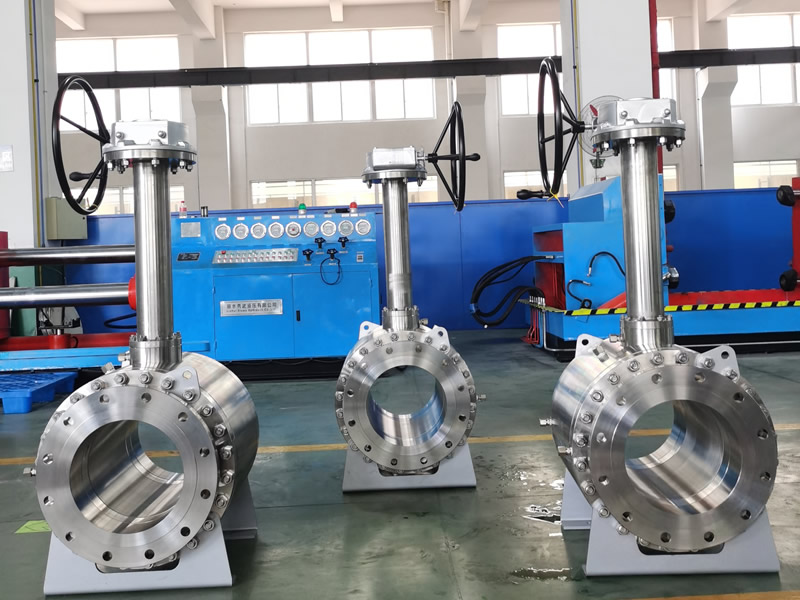

中文版超低温球阀
低温球阀适用于极低温和低温应用场合。阀门采用一体化阀盖加长结构，通过使液体沸腾并转化为气体，防止低温液体到达阀杆填料。这使能量损失在延伸和保护阀门不发生故障。阀门的结构完整性将温度变化导致的内部部件的任何热变形降低到最低，确保在关键的液化天然气领域实现最高水平的紧密关闭性能。
- 设计标准
- Based on BS 6364, MESC 77/200, ISO 28921‐1 或按客户需求
- 温度范围
- -320 to 212°F (-196 to 120°C)
- 尺寸范围
- NPS 1-30 (DN 25-750)
- 压力等级
- ASME 150 - ASME 900
- 连接方式
- RF, RTJ as per B16.5 &B16.47 BW,对焊 B16.25
设计标准
基于BS 6364，MESC 77/200，ISO 28921-1和客户要求
温度范围
-320至212°F（-196至120°C）
尺寸
NPS 1-30（DN 25-750）
压力范围
ASME 150-ASME 900
结构长度
按照API 6D标准
连接方式
RF，RTJ符合B16.5和B16.47
BW，按B16.25焊接对接
材料
低温碳素钢，不锈钢，双相不锈钢，超级双相不锈钢，镍基合金等
阀体设计
锻造两片式或三片式
阀座设计
软密封或者硬密封
阀座设计避免液体滞留在阀体腔内
产品特点
纯石墨中的二次密封
防静电设备
防飞溅阀杆
唇密封配置
提供低逸散排放的阀杆填料

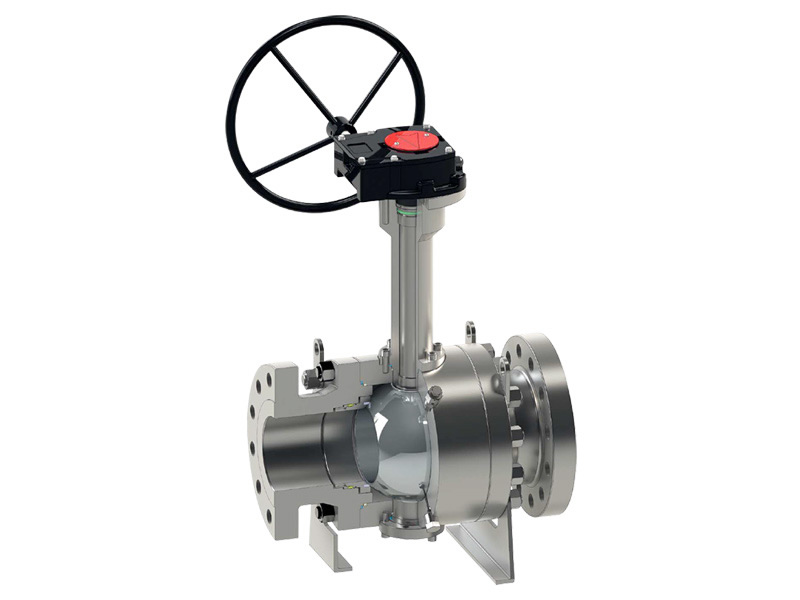

可提供适用于低温和高温的加长阀盖。
操作方式

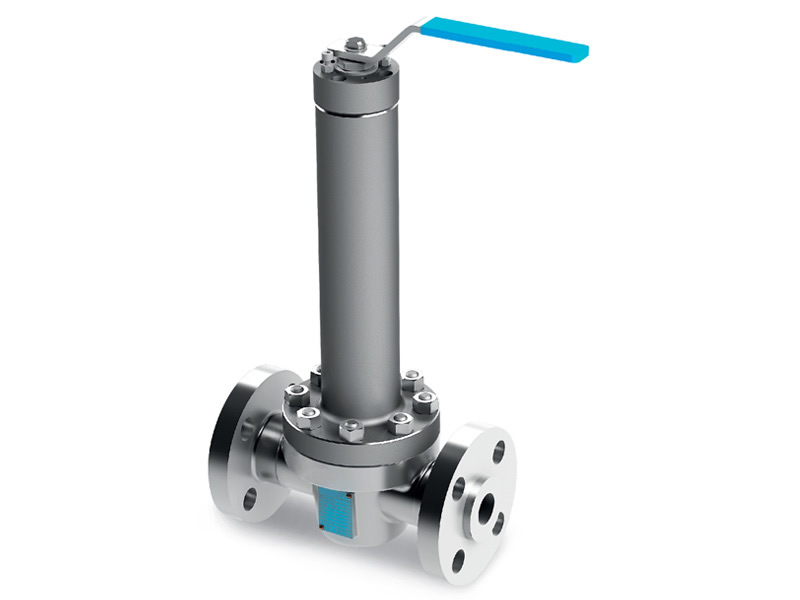

手动:扳手或挂锁齿轮
驱动:气动/液压/电气

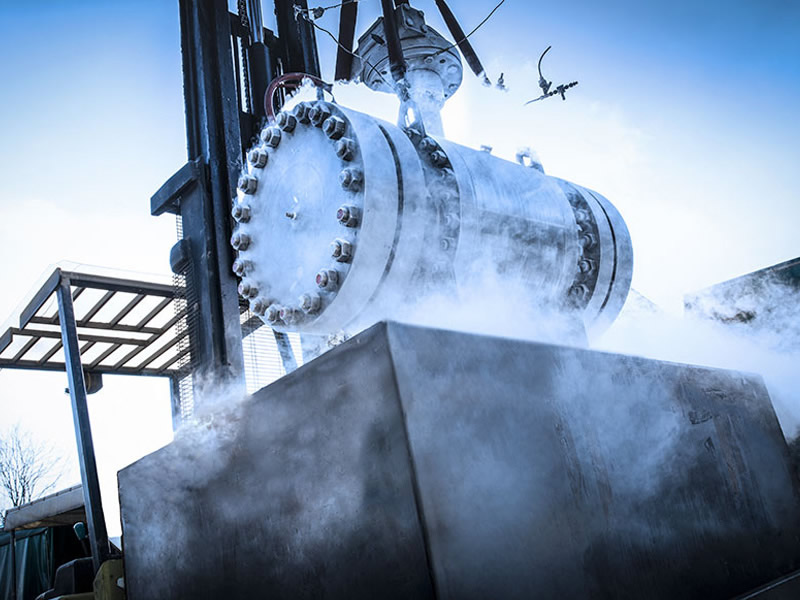

测试和认证
符合BS 6364，MESC 77/200，ISO 28921-1检查和测试
按照API 6FA / 607防火和防火测试
符合IEC61508的SIL 3认证
符合ISO15848的逸散排放
PED 2014/68 / UE
